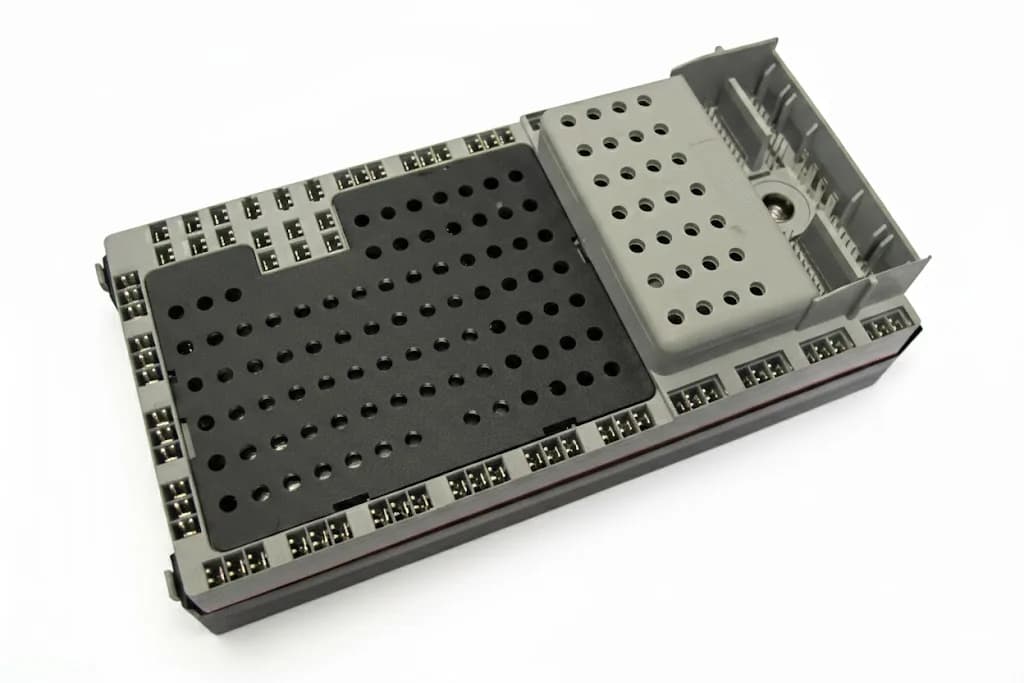

Volvo CEM (Zentrales Elektronikmodul)
Zentrales Elektronikmodul für Volvo P2, P1, P3 und SPA Plattformen.
Das zentrale Elektronikmodul im Volvo steuert Komfortfunktionen, Relaislogik und Netzwerk-Wakeup. Häufige Fehler sind Wegfahrsperre, sporadische Stromausfälle und Busfehler.
Vad är Volvo CEM och vilken roll har den i fordonet?
Övergripande definition
Das CEM ist das zentrale Stromverteilungs- und Gateway-Modul in der Volvo-Architektur, das Hochgeschwindigkeits- und Niedriggeschwindigkeits-CAN verbindet.
Kritiskt beroende & stöldskydd
Steuert Stromversorgung, kommuniziert mit ECM, ABS, DIM und Zündschloss und schaltet Relais für Scheinwerfer, Wischer und Kraftstoffpumpe.
Interne Hardware-Architektur
Was steckt im Steuergerät? Mikrocontroller, Speicher und Busnetzwerke.
Mikrocontroller / MCU
- ›Motorola MC68376
- ›Renesas M32C
- ›Motorola MC9S12DG256 (Dual)
- ›Renesas V850
- ›Infineon TriCore / SPC5748
Speicherarchitektur
- ›EEPROM 95320
- ›EEPROM 95640
- ›Flash 28F400
- ›Internal D-Flash / P-Flash
Bus-Netzwerke
- ›HS-CAN (500 kbps)
- ›MS-CAN (125 kbps)
- ›LIN Bus
- ›K-Line
- ›FlexRay / Ethernet
Kritiska interna komponenter på mönsterkortet
Generationen & Revisionen
Die Hardwarearchitektur unterscheidet sich je nach Baujahr und Plattform maßgeblich.
Direktes Auslesen auf dem Prüfstand via BDM und vollständiges 1:1 Klonen.

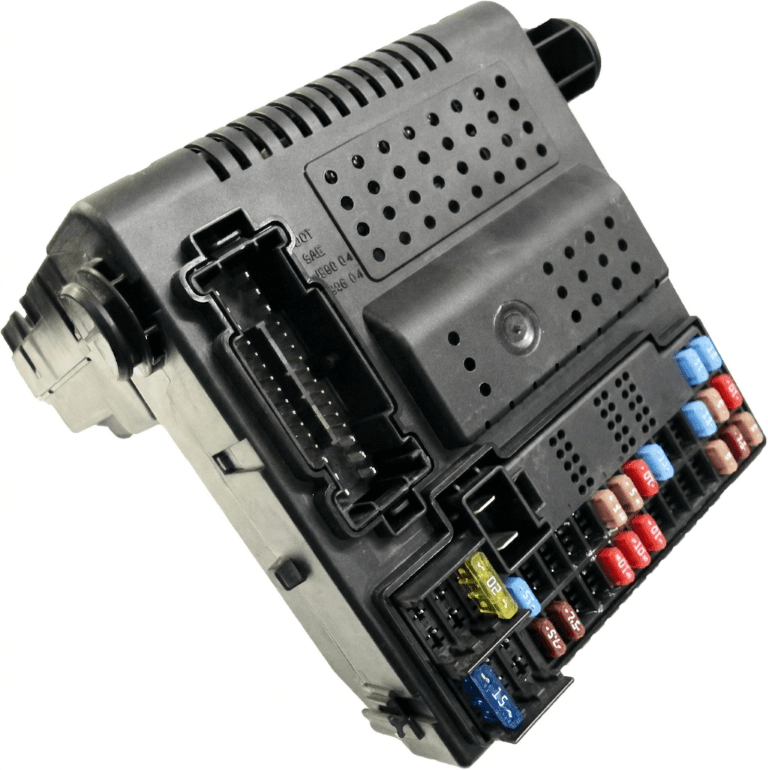

Volvo P2 Frühe Version
- ✓Separate externe Relais
- ✓Einzelplatine mit MC68376
- ✓Separater Flash-Baustein
- !Lötstellenbrüche an Steckverbindern
- !Verschlissene Abblendlichtrelais
- !Speicherbeschädigung bei Unterspannung
Fahrzeugfunktionen
- 1Startfreigabe und Transponderprüfung
- 2Gateway zwischen HS-CAN und MS-CAN
- 3Wischer- und Lichtsteuerung
- 4Zentralverriegelung und Alarmanlage
Typische Fehler & Symptome
- Motor dreht nicht / startet nicht
- Scheibenwischer laufen dauerhaft oder fallen aus
- Abblendlicht ein- oder beidseitig defekt
- Sporadische Kommunikationsfehler aller Steuergeräte
- Wassereinbruch durch Frontscheibe oder Schiebedach
Diagnose-Fehlercodes (DTC)
Kommunikation mit BCM (Bremssteuergerät) unterbrochen.
Kommunikation mit Motorsteuergerät ECM fehlt.
CAN Low-Speed Bus Signal fehlerhaft oder Kurzschluss.
Abblendlicht-Relais interner Schaltungsfehler.
Kraftstoffpumpenrelais Signal fehlt.
Suchbare Teilenummern & OEM-Codes
Vergleichen Sie Teilenummern für passende Austauschgeräte.
So funktioniert Klonen & Reparatur
Wir schließen das Originalgerät an den Prüfstand an und sichern das vollständige Speicherabbild (Flash, EEPROM und Krypto-Keys). Die Daten werden verifiziert und 1:1 auf das Spendergerät übertragen.
Vad vi kan utföra på laboratoriet:
Behöver du klona eller reparera din Volvo CEM?
Skicka in din trasiga originalenhet tillsammans med en begagnad donator, så utför vi 100% 1:1 kloning med 12 månaders garanti.
